第一章. 工程概述

1.1. 系統概述

周界報警系統是目前學校園區安全防范系統的一個重要組成部分，是實現整個建筑群現代化的安全技術防范與科學管理的一項重要措施和必要手段。它利用現代電子技術設備，通過使用先進的技術，為園區營造一個安全、良好、有序的工作環境。

****學校周界報警系統應該是對園區內建筑物的四個基本要素，即結構、系統、服務、管理及其相互聯系給予最優化考慮和綜合，以達到最佳組合，從而獲得投資合理、高效率的、高度安全、優雅舒適、便利快捷的環境空間。要利用現代多媒體及數字化監測技術，形成一套先進的數字化、網絡化的安全防范系統。

我公司本著竭誠為用戶服務的宗旨，結合我們多年來在安防系統專業工程中豐富的設計、施工經驗，依照“系統先進，功能齊全，投資經濟，使用方便”的原則，在深入了解投資者的具體需求后，我們?yōu)楸竟こ套龀鲎罴选⒆詈侠淼姆桨浮?

1.2. 系統設計原則

周界報警系統是學校安防系統中一個重要而且必要的部分，承擔著安全技術防范和現代化管理的重要作用。系統通過紅外對射實時、直觀地監測園區周屆安全情況。不論對于安全防范還是運行管理，都是一種切實有效的手段。因此在設計上應遵循以下原則：

1.2.1. 先進性

采用國內外通用的最新先進技術和優質品牌產品，并充分考慮信息技術的發展趨勢，適度超前。

1.2.2. 成熟性

采用經過工程運行驗證的成熟的先進技術和產品，性能穩定、可靠。

1.2.3. 開放性

采用開放的技術標準和規范，整個系統具有互聯性和互操作性。

1.2.4. 標準化

采用標準化的設計和標準化的產品。

1.2.5. 可擴展性

系統設計應考慮到未來發展，留有必要的冗余，便于系統升級、擴展。

1.2.6. 安全性、可靠性

采用安全設計技術，確保樓宇內的人員、設備、重要文件資料、信息等的安全，嚴防非授權用戶的侵入和機密信息的泄露；應采取必要的冗余技術保證系 統及其運行的可靠性、穩定性。

1.2.7. 實用性

應符合作用要求，最大限度滿足實際需要，面向應用、注重實效。

1.2.8. 可集成性

根據本工程特點及使用與管理的需要，應整體規劃、深化設計，逐步集成，不斷完善整體功能，并應綜合優化組合，避免重復設置。

1.2.9. 易管理性

系統軟、硬件的設計、集成要充分考慮使整個系統運行操作簡單，人機界面友好，管理科學、便捷，易于維護。

1.2.10. 經濟性

系統具有較好的性能價格比和長期運行效益。

據此，設計系統方案滿足先進、合理、成熟、安全、穩定、可靠、冗余、高效、高性能價格比、易擴展、易管理的原則，與其它安防系統共同組建成一個完整、先進、高可靠性、高安全性的安防體系。所具性能如下：

合法性：方案設計和圖紙符合國家、行業的有關規定和公安部門有關安全技術防范要求；

實用性：方案設計滿足文件要求，充分考慮到園區管理部門的使用要求，使系統的功能盡可能完善并充分加以利用。

可靠性：系統設計、設備選型、安裝調試等都嚴格貫徹質量條例，完全符合國家、行業的有關標準。

先進性：系統設計充分考慮安防領域技術的發展和設備的發展，選擇了國際知名的周界報警設備。

擴充性：本著長遠的觀點，使系統可擴展、容量可擴充，盡量降低系統造價，以達到最佳的性能價格比。

第二章. 系統總體方案設計

2.1. 系統設計依據

此次周界報警系統遵循以下標準和規范：

?   《&&&&&&&學校外圍墻平面圖》

?   GA/T 74-2000 《安全防范系統通用圖形符號》

?   GB 12663-2001《防盜報警控制器通用技術條件》

?   GB 15207-1994《視頻入侵報警器》

?   GB/T 15408-94《報警系統電源裝置、測試方法和性能規范》

?   GB 16796-1997《安全防范報警設備安全要求和試驗方法》

?   GA/T 368-2001《入侵報警工程技術規范》

?   GA/T 75-94《安全防范工程程序與要求》

?   GA 308-2001《安全防范系統驗收規則》

?   JGJ/T16-92《民用建筑電氣設計規范》

?   HYD41-01-1999《電子設備安裝工程費用定額》

?   GBJ232-82《中國電氣裝置安裝工程施工及驗收規范》

?   GB14050-93《系統接地的型式及安全技術要求》

?   《安全防范工程費用概預算編制辦法》

?   國家或行業批準的相關產品通用技術條件

?   系統的要求及相關實地資料

2.2. 系統設計

本設計方案是考慮學校實際情況，綜合比較美、日、中等國內外安全防范產品及參考我公司設計及正在運行的其它安全防范系統方案后，從長遠角度考慮，即系統可保證一定程度先進性這幾個方面論證后得出。

這一方案具有較優的設備質量，較強的系統功能，最佳的售后服務保障及目前國內較先進的防盜報警系統配置。

根據平樂園學校外圍墻平面圖及實際現場考察，我們共設計了X個周界防區。紅外對射探測器采用ALEPH品牌。探測器間通過總線接入中控室，中心采用一臺CVC064-C報警主機，該主機可以接64個地址編碼模塊，最大可擴展至512個防區。本次方案設計中，考慮到經濟性，我們采用通過系統控制鍵盤方式進行布、撤防操作，如果系統發生報警，相應防區號碼會在鍵盤的液晶顯示器上顯示出來，并且配有聲光報警，從而，使值班人員快速響應，以最短的時間到達現場。如果用戶需要提高系統的先進性和易操作性，我們可以通過增加管理電腦及相應管理軟件實現，操作者可以方便地通過電子地圖來進行快速布、撤防，和及時、直觀地發現報警地點。另外，報警信息通過繼電器聯動輸出模塊和電視監控系統實現聯動。

2.3. 系統功能

1）作為一個獨立的報警系統，通過操作鍵盤或軟件進行布撤防與防區旁路等操作。每個防區單獨接入總線，軟件實時接收各個防區的狀態信息（報警/報警恢復），并根據軟件設置的操作狀態（布撤防或旁路）做出反應。對這些子系統可以設置一個或多個公共子系統，可以由其他相關子系統的布撤防操作來控制其自動布撤防，而其中任何一個子系統撤防就可將之撤防。

2）獨立報警子系統則是某個區域單獨使用一個布撤防鍵盤，對自己負責的可編程防區進行布撤防。該區域報警探頭通過總線防區擴充器接入總線，通過接收這些防區狀態變化來識別該報警系統的布撤防和報警狀態。

3）如果用戶需要的話我們可以通過增加報警系統軟件和管理電腦來大大加強系統的可操作性與方便性；在報警電腦上還可繪制電子地圖，在地圖上表示所有報警點，還可進行地圖之間跳轉，方便在大范圍區域顯示各級地圖和所有的報警點。還可設置“電腦助理”功能，定時自動對各個報警子系統進行布撤防，減輕操作員的工作負擔。

4）報警聯動

本次方案只涉及周界報警，今后如果周界需要增加攝像機，我們可以實現報警和視頻的聯動功能。通過報警聯動模塊，可自定義其驅動方式及動作方式：可由一些防區報警去驅動動作，通過V120DRY輸出報警數據，與CCTV系統實現聯動。同時，繼電器的動作方式可以是連續吸合5秒，可以與門禁、攝像機監控系統聯動，提高安全防范的程度。

第三章. 設備選型

根據&&&&&&&學校安全防范功能要求，以及國內外保安技術的發展現狀，按前文分析及系統規模要求，系統的設備選型基本按以下兩個基本原則：

先進的技術和硬件設施：

從長遠出發，保證系統一定的超前性，更重要的是系統的質量和可靠性，本系統應選用質量好、信譽佳的品牌產品。

良好的性能價格比和售后服務

在基于品牌性能考慮的前提下，產品的高性能價格比也是選型考慮的一個重要方面。本公司根據多年的安防工程經驗，并基于對多種國際先進品牌的調查，分析和比較，確定的最終選型均兼具先進性與經濟性。

綜合以上原則，根據對布點布置的使用環境分析以及系統規模需求，本系統設備選型及技術簡介如下：

3.1. CVC064-C報警控制主機

64路總線制報警主機功能簡介
64最多可接520個防區：自身帶有8個有線,通過通訊接口可以外接最多64個報警模塊或者可獨立布撤防的8防區小主機,每個輸入設備最多可接8個防區
整個主機可以分為8個子系統，每個子系統相當于一臺主機。
外接的接警設備（報警模塊或小主機）從000設備開始，按照地址碼的順序，最大64個設備，地址碼是63，64號設備是主板自身8個防區。每個鍵盤可以擁有其中的1個或多個設備，各鍵盤分別對自己的所管轄的所有設備同時進行布防、撤防等操作；鍵盤可以對單個設備、防區獨立進行布防、撤防操作
可最多接入8個鍵盤，獨立操作，漢字界面。其中1個主鍵盤、7個從鍵盤，通過主鍵盤或管理密碼編程可以讓任意鍵盤跟隨所有報警并顯示報警信息
掛在通訊總線上的設備都可以帶有1-32個輸出，其中報警模塊最多帶有1個輸出，32路指示燈最多可帶4塊指示燈板128路輸出。每個防區可以聯動最多3個輸出，聯動包括：防區報警聯動、防區布撤防聯動、防區異常聯動。可以達到電子地圖、DVR報警輸入、就地報警等功能
有3個密碼權限,包括管理、編程、操作
可實現與中心計算機連接
可通過電話線與報警中心通過Contact ID協議連接，并可電話通知用戶
通過鍵盤密碼、遙控器、中心計算機、電話進行撤/布防
通過管理密碼或者對主鍵盤（0號鍵盤）的撤布防,同時對所有鍵盤進行撤布防
通過鍵盤對單個分區、防區進行布撤防
通過鍵盤對聯動設備單個或全部進行操作
通過電腦進行編程和配置。可遠程配置好，文件發送，就地寫入主機，讓編程和服務更為簡單、有效。
二．電性能指標
輸入電源  AC16.5V
主機板耗電靜態 300mA
報警狀態  850mA
輸出電源  DC13.8V
報警輸出口  DC14V 800mA
外觀尺寸  264 x 217 x 46mm
鍵盤端口總線總長度不得大于1200m
通訊端口總線總長度每個接口不得大于1200m，兩個接口最多可達2400m

3.2. 紅外對射探測器

ABH-150/250四光束紅外對射系列

抗強光達50，000LUX，內置自動調節強光過濾系統，避免受強光或汽車燈光的影響

全密封防雨（霧）、防塵（蟲）等的全天候一體化結構設計使其能在惡劣的環境中正常工作

當遇到濃霧或天氣惡劣時探測器會自動增強靈敏度（AGC電路）

上下光學鏡片同時調整機械設計，使得調整更快、更方便、更準確。

模塊化的設計便于探測器的添加及層疊

水平/垂直光學角度調整方便，易于校準

自動錯碼抗干擾技術，嵌入式光軸調整電壓顯示。
具有高水準的抗RFI/EMI能力
獨特的數字濾波電路設計
感光余裕度達99%
防雷擊電路設計
帶防雨罩設計
C型繼電器輸出
射束遮斷周期可調使其更加靈活適應性更強
專業抗干擾光學外罩
大功率紅外發接收對管，低功耗數字變頻處理技術

3.3. 監控報警聯動模塊

CVC-L16 16路繼電器輸出模塊（繼電器聯動模塊）是具有總線通訊功能的繼電器輸出設備,報警主機通過它可以在指定的情況下(報警等)合上或斷開某一個或多個輸出，從而可以達到報警聯動的效果，一般與DVR的報警輸入結合使用。
1.  性能特點：
●  16路繼電器輸出         ●  總線通訊方式
2.        規格及參數

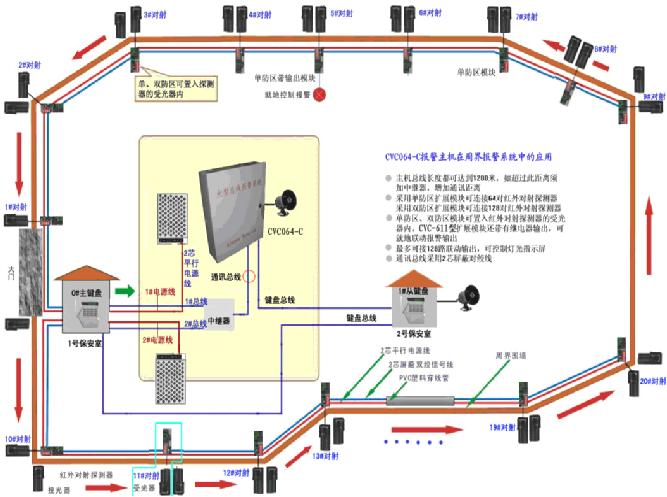

第四章. 系統示意圖

第五章. 布線規則

1．系統通信采用RS-485總線，線材選用2芯屏蔽雙絞線。

具體要求：銅質，線徑0.5～0.75平方毫米，阻抗38～88歐姆/公里，容抗30～50納法/公里，絞距20毫米的2芯屏蔽雙絞線(如果線的距離不超過500米，可以適當降低線的標準，但必須為雙絞線)。

2．系統的總線（由兩個或多個相互間具有物理連接的設備組成）上最多允許掛接128個總線設備，在不加中繼器的情況下，總線長度不大于1200米。

3．系統總線不應出現分支情況，如分支不可避免，則必須滿足以下三條要求：

● 分支長度不大于10米；

● 總線長度之和不超過800米；

● 該分支線上的設備總數不得超過50個。

● 所有通信信號線應盡量遠離干擾源，信號線應走弱電井，不能與強電（如220伏住宅電源）或射頻信號線路（如CATV、大信號音頻線）并行走線，若并行走線，距離應大于0.5米。

● 所有線路的接點必須采用焊接或鏍絲卡緊的連接方式，并做防水及防潮處理，例如，可將對接點焊接后用防水膠帶纏緊或用環氧樹脂密封處理。

4．信號共地：

● 同一個網段上的所有設備必須具有統一的信號地，以避免共模干擾。

● 集中供電時，把同一個網段上的所有電源（包括通訊設備的自帶電源）的直流負極直接接到一起組成公共信號地，此時信號地即直流電源地。

● 單家獨立供電時，把同一個網段上所有總線設備的地（黑線）引腳接在一起，由此組成公共信號地。

5. 總線使用線材推薦選型

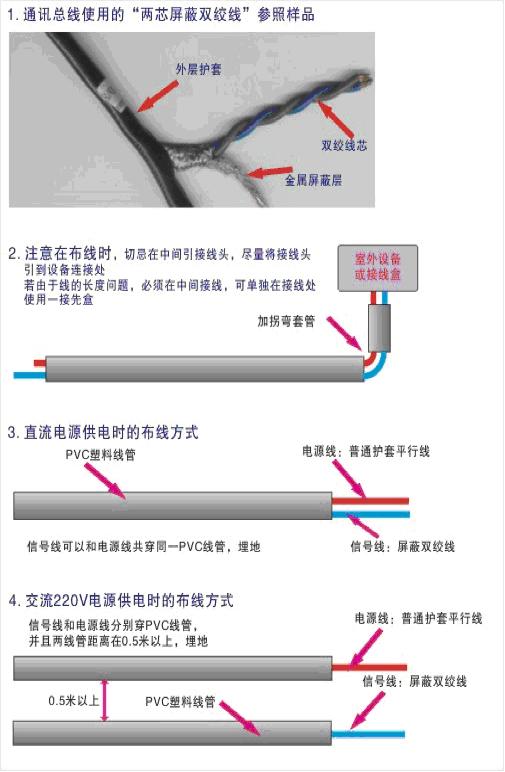

6．現場布線圖例

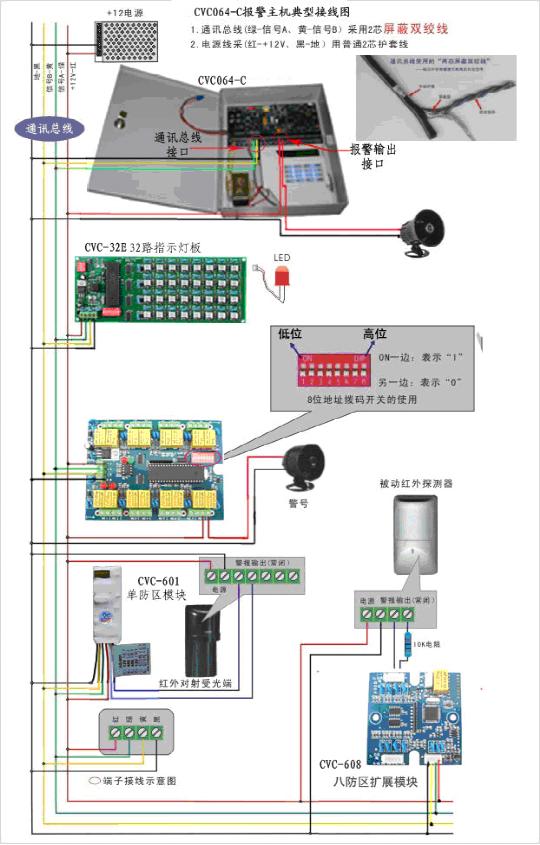

第六章、CVC064-C典型接線圖
